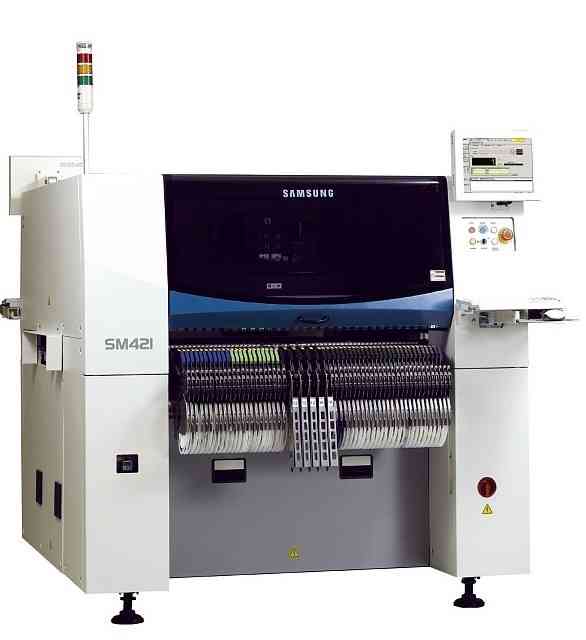

三星贴片机SM421资料如下：
1.   贴装速度:Chip  21K  CPH(IPC9850)/QFP  5.5K  CPH(IPC9850)
2、 对应元器件:Max  0402-  □55mm(元器件高度H=15mm)
3、 贴装精度:Chip  +/-50um(Cpk  1.0)/QFP  +/-30um(Cpk  1.0)
4、 对应的PCB:L460×W400×1Lane(标准)/Max  L610×W510×1Lane
5、 对中方式:  飞行视觉+固定视觉
6、 轴的数量:  6轴*1台架
7、 贴装速度:  飞行视觉
8、 CHIP    1608  21000  CPH(IPC9850)
9、 SOP    15000  CPH(IPC9850)
10、QFP  5500    CPH(IPC9850)
11、固定视觉:  1.4SEC/QFP  208盘料为准
12、贴装精度:  CHIP/QFP  ±50/CHIP,±30/QFP
13、贴装范围：0603～□22mmIC,选件0402～□44mm
～□32mmIC(0.3mm间距)QFP/0.5mm（BGA/）～□55mm  MFOV
     ～□42mmIC(0.4mm间距)QFP/1.0mm（BGA/）～□55mm  MFOV
14、高度 ：H=12mm(标准飞行相机)   H=15mm(标准固定相机)
15、PCB板尺寸 ：最小  50L*40W   460L*400W/选件：510L*460W，610L*510W
16、PCB厚度  0.38-4.2
17、喂料器数量  120ea/112ea(喂料器交换车)
18、能耗  耗电量 ： AC220/208/220/240/380/415V(50/60  HZ,3  PHASE)
19、耗气量  5-7kg/㎡,260  NI/MIN
20、重量  1800KG
21、外形尺寸（MM）：1650  L*1680  D*1530  H
