3D SPI-7500锡膏测厚仪
产品介绍
3D SPI-7500锡膏测厚仪产品介绍
产品功能
快速编程，友善的编程界面
多种测量方式
真正一键式测量
八方运动按钮，一键聚焦
扫描间距可调
锡膏3D模拟功能
强大的SPC功能
MARK偏差自动修正
一键回屏幕中心功能
产品特色
自动识别目标本全自动3D锡膏厚度测试仪能通过自动XY平台的移动/Z轴图像自动聚焦及激光的扫描锡膏获得每个点的3D数据,也可用来量测整个焊盘锡膏的平均厚度,使锡膏印刷过程良好受控。
产品特点
1、全自动
a.程序自动运行，一键扫描全板。每次扫描可测量多达数千个焊盘；
b.自动识别基准标志（Mark），以修正基板装夹的位置差异；
c.大范围马达自动对焦功能，对焦速度快；
d.扫描自动适应基板颜色和反光度，自动修正基板倾斜扭曲，自动识别目标。
2、高精度
a.分辨率提高到纳米级，有效分辨率56nm（0.056um）；
b.高重复精度（0.5um），人为误差小，GRR好；
c.数字影像传输：抗干扰，自动纠错，准确度高；
d.高分辨率图像采集：有效像素高达彩色400万像素；
e.高取样密度：每平方毫米上万点（平均每颗锡球达6~20取样点）；
f.颜色无关和亮度无关的扫描算法，抗干扰能力强，环境光影响降低；
g.多点基板扭曲修正功能：不但可以修正倾斜，还可以修正扭曲变形；
h.参照补偿功能：消除阻焊层、铜箔厚度造成的差异；
i.直接驱动：马达不经过齿轮或皮带，直接驱动丝杆定位精度高；
j.低震动运动系统，高刚性机座和XYZ大尺寸滚珠导轨。
3、高速度
a.超高速图像采集达400帧/秒（扫描12.8x10.2mm，131平方mm区域最少仅需0.39秒）；
b.相机内硬件图像处理：电脑无法响应如此高的速度，相机芯片实时处理大部分数据；
c.运动同步扫描技术：在变速过程均可扫描测量，避免加减速时间的浪费；
d.高速度使得检测更多焊盘成为可能，部分产品可以做到关键焊盘全检。
4、高灵活性和适应性
a.大板测量：可扫描区域达350x430mm，可装夹基板长可超860mm；
b.厚板测量：高达75mm，装夹上面30mm，装夹下面最高45mm；
c.大焊盘测量：至少可测量10x12mm的焊盘；
d.智能抗噪音基准标记识别，多种形状及孔，亮、暗标记均可识别；
e.三原色照明：各种颜色的线路板均可测量检查，并可提高Mark对比度；
f.快速调整装夹：单旋钮轨道宽度快速调整， Y方向挡块位置统一无需调整；
g.快速转换程序：自动记录最近程序，一键切换适合多生产线共享；
h.快速更换基板：直接抽插装夹基板速度快；
i.逐区对焦功能，适应大变形度基板；
j.大板中央支撑夹具：减少大尺寸或大重量的基板变形度。
5、3D效果真实
a.彩色梯度高度标示，高度比可调；
b.3D图全方位旋转、平移、缩放；
c.3D显示区域平移和缩放；
d.3D刻度和网格、等高线多种样式。
6、易编程、易使用、易维护
a. 编程容易，自动识别选框内所有焊盘目标，无需逐个画轮廓或导入Gerber文件；
b.任意位置视场半自动测量功能；
c.实物全板导航和3D区域导航，定位和检视方便；
d.XY运动组件防尘盖板设计，不易因灰尘或异物卡住，且打开方便，维护保养容易；
e.激光器扫描完成后自动关闭，寿命延长。
7、统计 分析功能强大
a. Xbar-R均值极差控制图、分布概率直方图、平均值、标准差、CPK等常用统计参数；
b.按被测产品独立统计，可追溯性品质管理，可记录产品条码或编号，由此追踪到该编号产品当时的印刷、锡膏、钢网、刮刀等几乎所有制程工艺参数。数据可以按厚度、厚度比、面积比、体积比统计，规格可独立设置；
c. 制程优化分类统计，可根据不同印刷参数比如刮刀压力、速度、脱网速度、清洁频率等，不同锡膏，不同钢网，不同刮刀进行条件分类统计，且条件可以多选。可方便地根据不同的统计结果寻找最稳定的制程参数配置；
d.截面分析功能强大：点高度、截面区域平均高度、最高高度、距离、截面积，0度90度正交截，45度135度，斜截功能可满足45度贴装的元件焊盘分析。截面分析图可形成完整报告打印。
8、其它
a.安全性：运动前鸣笛闪光示警功能；紧急停止功能；紧急关闭扫描激光；比手指窄的移动槽，不易夹手；
b.坐标机功能：可以利用彩色大视场高清相机的优势采集和导出坐标供贴片机等使用；
c.自动存盘功能；密码保护功能；用户校准功能。
1、可编程测量若干个区域，在不同测试点自动聚焦，克服板变形造成的误差
2、通过PCB MARK自动寻找检查位置并矫正偏移；
3、测量方式：全自动，自动移动手动测量，手动移动手动测量
4、锡膏3D模拟图，再现锡膏真实形貌；
5、采用3轴自动移动、对焦，自动补偿修正基板翘曲变形，获取准确锡膏高度；
5、采用3轴自动移动、对焦，自动补偿修正基板翘曲变形，获取准确锡膏高度；
6、高速高分辨率相机，精度高，强大SPC数据统计分析；
7、SIGMA自动判异功能,使您的操作员具备实时判别锡膏印刷过程品质的能力；
8、自动生成 CP、CPK、X-BAR、R-CHART、SIGMA 柱形图、趋势图、管制图等；
9、2D辅助测量，两点间距离，面积大小等；
10、 测量结果数据列表自动保存，生成SPC报表
产品参数
产品型号：SPI-7500
应用范围：锡膏.红胶.BGA.FPC.CSP
测量项目：厚度.面积.体积.3D形状.平面距离
测量原理：激光3角函数法测量
软体语言：中文/英文
照明光源：白色高亮LED
测量光源：红色激光模组
X/Y移动范围：标准350mm*340mm(较大移动尺寸可特殊定制)
测量方式：自动全屏测量.框选自动测量.框选手动测量
视野范围：12mm*15mm
相机像素：300万/视场
最高分辨率：0.1um
扫描间距：5 um /10 um /15 um /20 um
重复测量精度：高度小于1um，面积<1%,体积<1%
放大倍数：50X
最高测量速度：250Profiles/s
3D模式：渲染.面.线.点3种不同的3D模拟图,可缩放.旋转
操作系统：Windows7
计算机系统：双核P4，2G内存，20寸LCD
电源：220V 50/60Hz
最大消耗功率：500W
重量：约85KG
外形尺寸：L*W*H(700 mm *800 mm *400 mm)

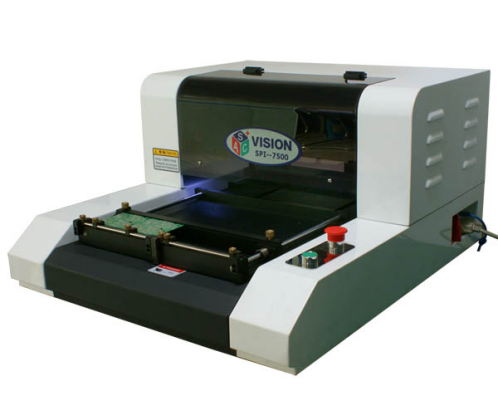

产品图片
